Chapitre 8 : Composants passifs |
8-2 : LES DIPOLES
Définition
Ce sont les terminaisons des lignes de propagation
Caractérisation
(82-01)
Le coefficient de réflexion, le rapport d'onde stationnaire l'impédence et l'admittance sont des grandeurs caractéristiques
Terminaisons sans réflexion : Charges adaptée
Elles répondent aux caractéristiques suivantes :
(82-02)
Figure (82-1) Charge adaptée en guide rectangulaire en mode TE 01
Les charge en graphite dont la longueur est de plusieurs longueurs d'onde ne supporte que des puissance de quelques watt.
Leur coefficient de réflexion peut facilement atteindre - 30 dB
Pour des puissance plus important on peut utiliser des charges à eau comme celle de la figure 82-2
Figure (82-2) Charge adaptée à eau en guide rectangulaire en mode TE 01
En connaissant le débit de l'eau et l'écart de température entre l'eau à l'entré et à la sortie, on peut calculer la puissance transportée par le guide d'onde.

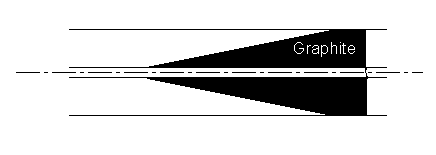

Figure (82-3) Charge adaptée en ligne coaxiale
Réactances variables
C'est un tronçon de ligne terminé par un court-circuit que nous appelons STUB. Nous avons déja étudié le comportememnt d'un tel troçon au chapitre 06-7

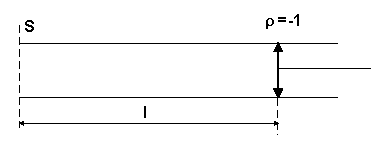

Figure (82-4) Tronçon de ligne court-circuité
(82-03)
Figure (82-5) Evolution de l'impédance d'entré d'une ligne court-circuité
Remarque :
Un tronçon de ligne CC peut, selon sa longueur, présenter une réactance d'entré quelconque, soit selfique, soit capacitive.
Exemples de réalisation :

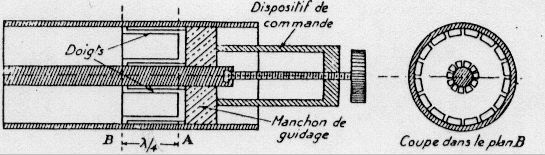

Figure (82-6) Piston à lèvres en ligne coaxiale

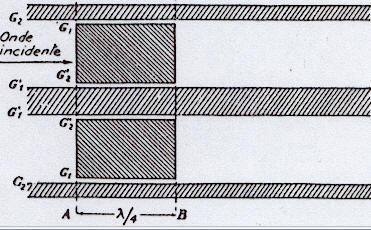

Figure (82-7) Pistons à pièges en ligne coaxiale
Figure (82-8) Pistons à pièges en guide d'onde
Figure (82-9) Pistons à vis métallique
Figure (82-10) Pistons à vis diélectrique
